實驗設備

現已建置完成電波隔離室，並配置各式高低頻天線及儀表可支援無線，微波及無線網路實驗。陸續已添購貴重儀表，如向量分析儀、頻譜分析儀及高頻即時頻譜分析儀。完善的空間及設備規劃，使其具備教學、研究及實驗等多元能，配合時代潮流與趨勢的需求，每年編列至充分經費用於各先進設備及電腦的採購。

  實驗教學模組

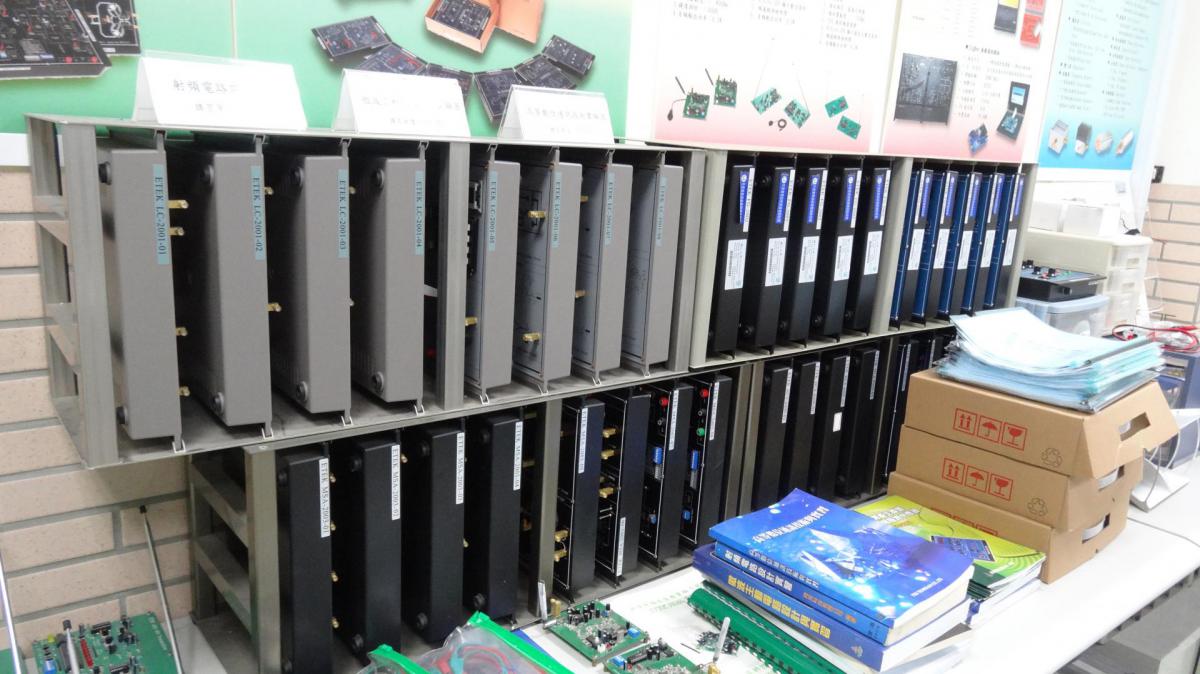

  • 通訊實驗教學模組(包含類比、數位):  Lab-Volt(數量20)
  • 數位訊號處理發展系統: TMS320C6713(數量 30)
  • MIMO 通訊系統課程模組 FMCOMMS3/ZedBoard Zynq-7000(數量 16)
  • NI LabVIEW & USRP數位通訊模擬系統 (數量2)
  • 高等數位通訊技術與實習器: ETEK-HCS
  通訊模擬軟體及工具

  • MATLAB & Simulink & Toolbox:全校授權版
  • Mathcad工程計算軟體伺服器版(50)
  • RIDE 專業版圖控式發展系統: 伺服器版
  微波與射頻電路
  • 微波主動電路設計與實習器: ETEK-MSA
  • 射頻電路設計實習器: ETEK-LC
  • 無線類比數位收發機套件
    • 無線AM/ASK收發機(ETEK ASK-200)
    • 無線FM/FSK收發機(ETEK FSK-300)
    • 無線射頻收發機(ETEK ISM-800)​
​

  射頻/微波元件與天線

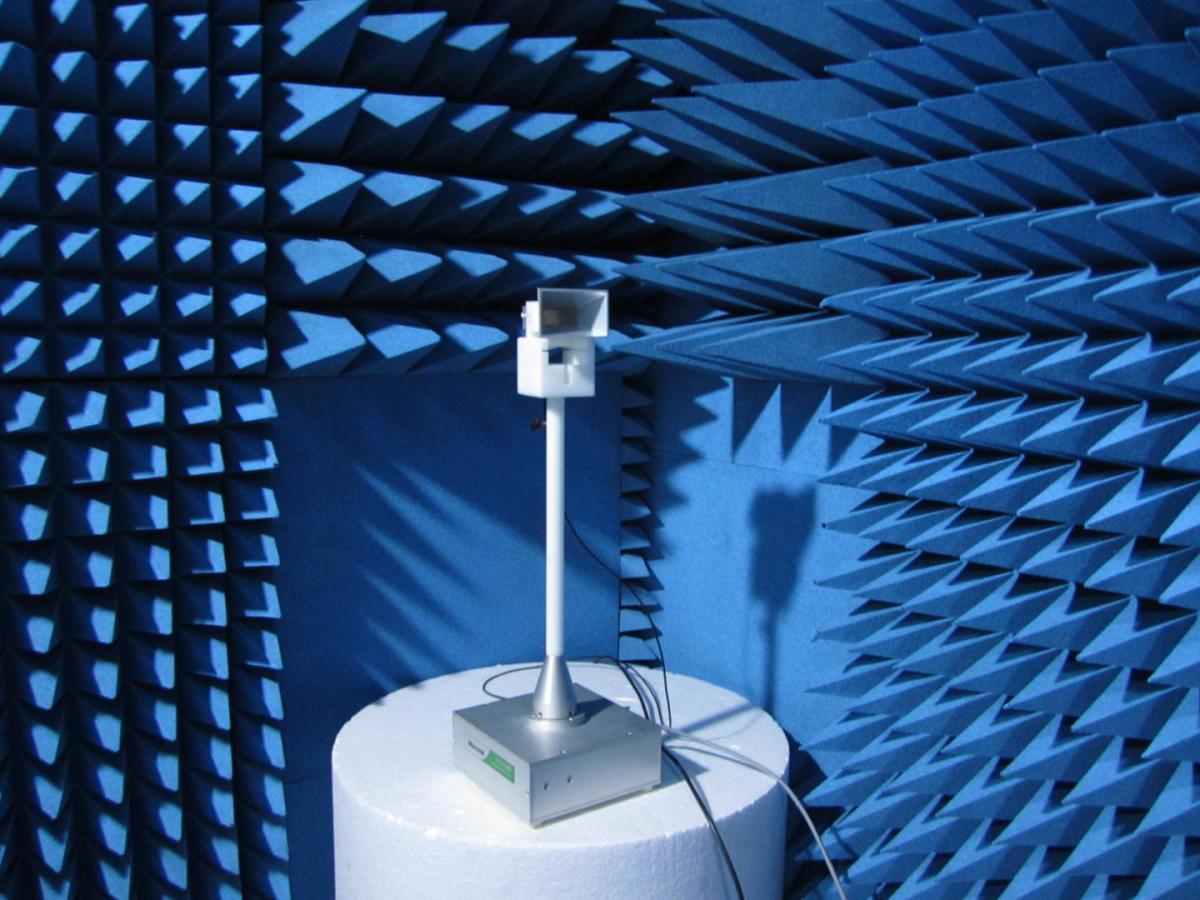

  • 微波暗房: 4m ´ 3m ´ 2.8m (L ´ W ´ H)
  • 碟形天線、喇叭天線、雙脊喇叭天線、線形天線、雙極化天線、陣列天線
  • 天線教學發展測試系統(MATS-1000A): 0.3~6GHz
  • 射頻/微波元件: 放大器、衰減器、耦合器、濾波器、雙工器、混頻器、倍頻器 限制器、調變器/解調變器、振盪器、壓控振盪器、相位偵測  器、移相器、功率偵測器、分波器、切換開關
  現代無線系統發展設備

  • CDMA通訊訓練系統: 9466-Tx、 9466-Rx
  • 無線射頻RFID辨識技術發展設備
  • Zigbee 無線通訊模組








 雷達發展系統
  • Infineon 24GHz Millimeter Wave Radar Sensor Simulator
  • TI 77 GHz Millimeter Wave Radar Sensor Simulator
  • ​​ICL/ITRI  10GHz MATLAB-controlled Radar Sensor
  • 10G FM-CW Radar
AWR1443BOOST AWR1443 single-chip 76-GHz to 81-GHz automotive radar sensor evaluation board image (angled view)

 主要測試儀器:

  • 訊號產生器、數位示波器
  • 高頻訊號產生器、任意波型產生器、數位高頻訊號產生器
  • 頻譜分析儀、即時頻譜分析儀、電腦控制USB即時頻譜分析儀
  • 向量網路分析儀、電腦控制USB網路分析儀

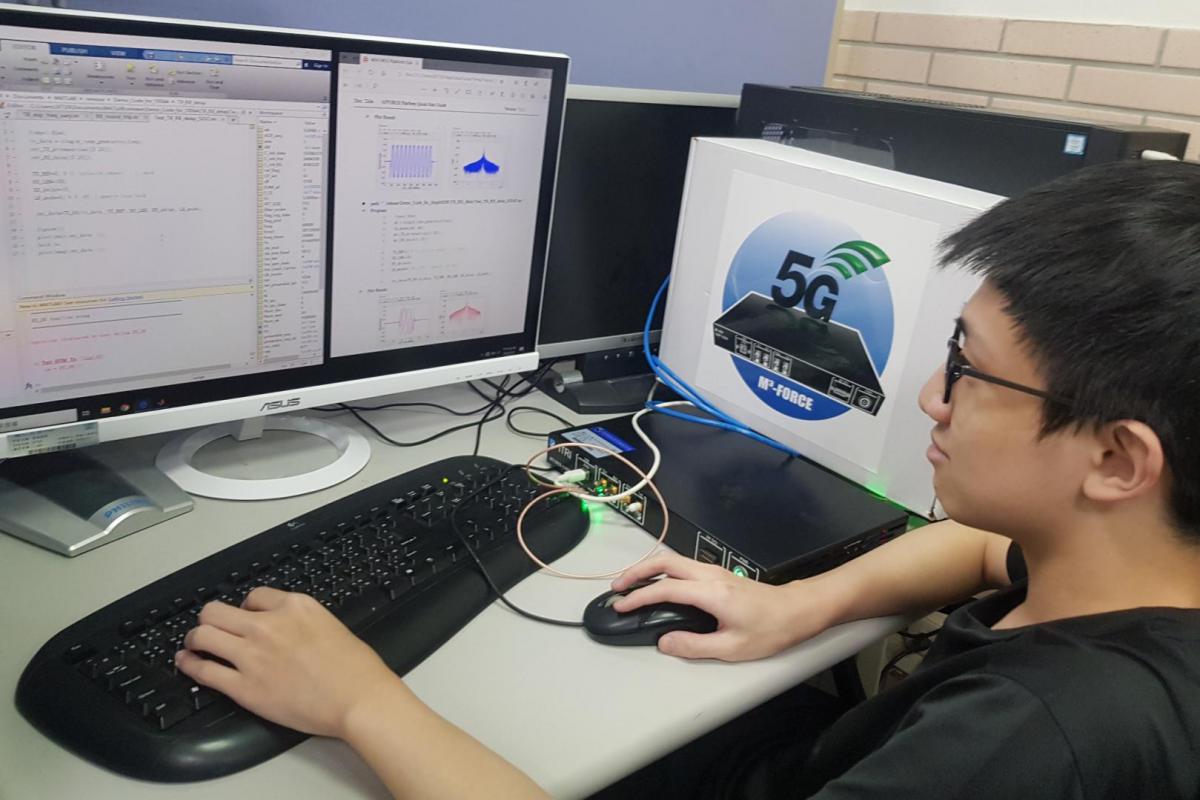

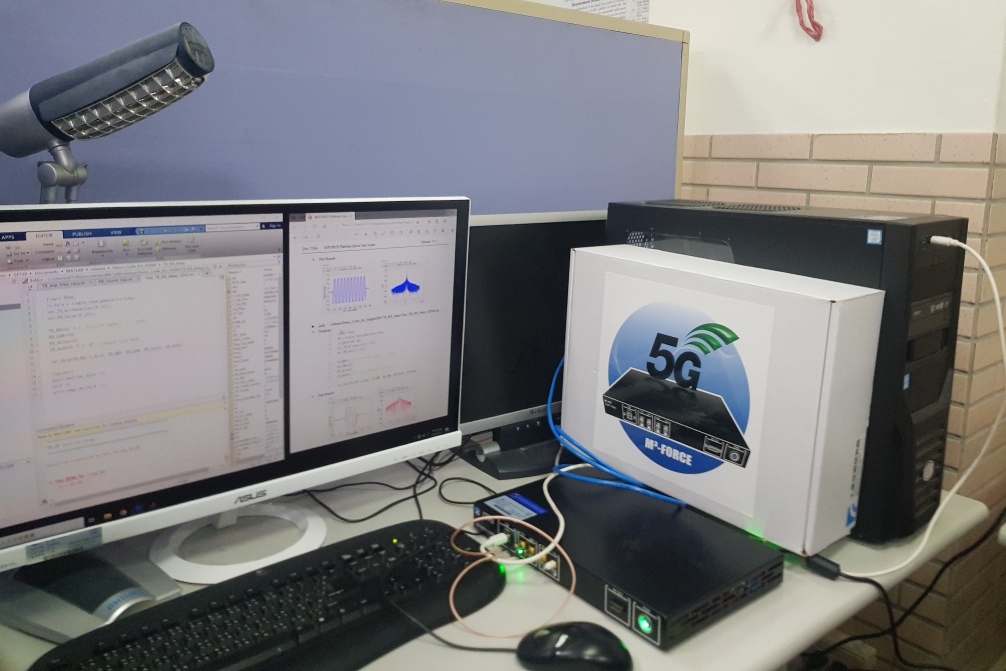

5G高頻段接取技術(mmWAVE)開發平台 – 工研院
  • 針對 5G NR無線通訊系統開發、通道探測與毫米波射頻前端量測所自行開發研發、量測與驗證平台。
  • 硬體採用FPGA+AD9361/AD9371/ITRI 250MHz IF module，配合 Matlab CAD 系統開發模擬軟體。
  • 透過通用SMA接頭外加 RF Transceiver 模組，即可實現 5G NR mmWave相關通訊系統、毫米波射頻前端晶片與模組、與通道探測之研發與量測。
  • 內建時域部分的高速封包信號傳送處理與同步處理演算法設計，實現 Downlink 與 Uplink 雙向傳輸。
  • 可彈性利用系統之FPGA獨立開發基頻電路，將演算法進一步開發為即時基頻電路，作為相關 5G NR通訊系統開發與通道探測實際即時電路之實現。
